TSDF É MODELO DE UTILIDADE
Clique na imagem para ampliar
PRINCIPAL CARACTERÍSTICA DO TSDF:
Vantagens da Fossa Séptica Densificadora Filtrante (incluindo áreas com rede centralizada de esgoto)
A fossa séptica densificadora filtrante é uma tecnologia avançada de tratamento de esgoto que pode ser aplicada tanto em áreas sem acesso a redes de esgoto centralizadas quanto em regiões que já possuem esse sistema. Ela oferece diversos benefícios ambientais, sociais e econômicos, além de promover a valorização do patrimônio de quem a utiliza.
Como Funciona:
Esse sistema trata o esgoto de forma eficiente, separando resíduos sólidos (como o lodo) dos líquidos, e filtrando os poluentes antes que sejam lançados no solo ou na rede de esgoto. A fossa também previne a formação de escuma e mau cheiro ao separar os materiais graxos (óleos e gorduras).
Vantagens Diretas:
- Tratamento Local Avançado: Mesmo em áreas com redes centralizadas, a fossa séptica densificadora filtrante trata o esgoto de forma mais eficiente antes de liberá-lo para o sistema de esgoto geral, reduzindo a pressão sobre as estações de tratamento centrais.
- Esgoto Mais Limpo: A separação dos resíduos sólidos e líquidos permite que o esgoto seja tratado com maior eficácia, seja descartado de forma segura ou encaminhado para redes de esgoto.
- Sem Odor ou Fumaça: A separação de materiais graxos evita a formação de escuma e maus odores, tornando o sistema mais higiênico e prático.
- Filtragem Avançada: O sistema inclui uma etapa de filtragem que remove sólidos e resíduos, melhorando a qualidade da água que retorna ao solo ou rios.
- Redução de Resíduos: A tecnologia minimiza o volume de resíduos a serem descartados, como o lodo, facilitando o manejo sustentável desses subprodutos.
Ambientais:
- Redução de Poluição: A tecnologia reduz a carga poluente no solo e nas águas subterrâneas, mesmo em locais onde há rede de esgoto, melhorando a qualidade ambiental.
- Menos Emissão de Gases Poluentes: O uso do lodo tratado como combustível (em termelétricas, por exemplo) diminui a emissão de gases como CO₂ e metano, que são poluentes e contribuem para o aquecimento global.
- Aproveitamento de Resíduos: Em vez de simplesmente descartar o lodo, ele pode ser usado como uma fonte de energia sustentável.
Vantagens Sociais:
- Melhoria da Saúde Pública: Ao tratar bem o esgoto e evitar que ele polua a água e o solo, a tecnologia contribui para a saúde pública, prevenindo a disseminação de doenças relacionadas ao saneamento inadequado.
- Solução em Áreas Urbanas e Rurais: Mesmo em áreas urbanas com redes de esgoto, o uso da fossa séptica densificadora pode ajudar a melhorar a qualidade do saneamento, especialmente em locais onde o sistema centralizado está sobrecarregado ou é ineficiente.
- Geração de Empregos e Economia: O lodo tratado pode ser usado como combustível ou adubo, o que pode gerar emprego e renda, por exemplo, na coleta, treinamento, fabricação de briquetes ou biofertilizantes, além de reduzir custos com energia e fertilizantes.
- Baixa Manutenção: O sistema é robusto e de fácil manutenção.
- Custo-Benefício: Reduz os custos de esgotamento sanitário em longo prazo, sendo uma alternativa econômica e sustentável.
- Produção de Insumos: O lodo tratado pode ser transformado em combustível ou adubo, aumentando a eficiência do uso dos resíduos.
Uso do Lodo como Combustível:
O lodo tratado pode ser usado como combustível em usinas termelétricas, sendo queimado de maneira limpa e sustentável, com baixas emissões de gases poluentes. Isso é possível graças à separação eficaz de materiais graxos e à ausência de escuma. Quando misturado com materiais como bagaço de cana, serragem ou fibras de bananeira, o lodo poproporcionando uma fonte renovável e reduzindo a dependência de combustíveis fósseis.de ser transformado em briquetes (blocos para queima [transformando fezes em energia/Quênia]).
- Não produzem fumaça ou mau cheiro.
- Queimam por mais tempo, sendo uma fonte de energia eficiente e sustentável.
Possibilidades de Reutilização do Lodo
1. Uso Agrícola (Fertilizante Orgânico)
Condições do Lodo da Fossa Séptica Densificadora Filtrante
O lodo dessa tecnologia é normalmente mais estabilizado e denso, comparado ao lodo de fossas sépticas convencionais. Isso ocorre porque a densificação do lodo, promovida pelo processo biológico da fossa, faz com que ele passe por uma decomposição mais completa, resultando em menor teor de patógenos e menor volume de material. Algumas características que o tornam diferenciável:
- Menor presença de patógenos: O tratamento biológico avançado reduz a quantidade de organismos patogênicos presentes, o que facilita o manuseio e o reaproveitamento seguro.
- Lodo mais seco e denso: O processo de densificação resulta em um lodo com menos umidade, o que facilita o transporte e o reaproveitamento, principalmente em processos agrícolas.
- Composto orgânico: O lodo, após passar por um tratamento adequado de sanitização e estabilização (como a compostagem), pode ser utilizado como fertilizante orgânico ou condicionador de solo. Ele contém nutrientes como nitrogênio e fósforo, que são essenciais para o crescimento de plantas.
- Melhoria da qualidade do solo: Ao ser aplicado no solo, o lodo melhora a estrutura do solo, promovendo maior retenção de água e melhorando sua capacidade de absorver nutrientes, sendo uma alternativa sustentável ao uso de fertilizantes químicos.
2. Reflorestamento e Recuperação de Áreas Degradadas
- O lodo tratado pode ser utilizado em projetos de reflorestamento e recuperação de áreas degradadas, ajudando a regenerar solos pobres em nutrientes e promovendo a recuperação ambiental de áreas afetadas pela erosão ou mineração.
Valorização Patrimonial:
O uso dessa tecnologia pode valorizar significativamente o imóvel, trazendo vantagens como:
- Aumento do valor de mercado: Propriedades com sistemas de saneamento ecológicos e eficientes, como a fossa séptica densificadora, tendem a ser mais valorizadas, especialmente em áreas urbanas ou regiões com preocupação ambiental crescente.
- Certificações de sustentabilidade: A instalação dessa tecnologia pode ajudar o proprietário a obter certificações de construção sustentável, que também aumentam o valor do imóvel.
- Menores custos de manutenção: A fossa séptica densificadora reduz a necessidade de manutenção frequente, o que é um atrativo para compradores e investidores que procuram imóveis com baixos custos operacionais.
A fossa séptica densificadora filtrante é uma tecnologia que trata o esgoto de forma eficiente e limpa, seja em áreas sem rede de esgoto ou em locais com sistema de esgoto centralizado. Ela separa os resíduos sólidos e líquidos, evitando a poluição e oferecendo um lodo tratado que pode ser reaproveitado como combustível. O uso dessa tecnologia reduz a emissão de gases poluentes, como CO₂ e metano, e promove o saneamento adequado, melhorando a saúde pública e a qualidade de vida.
Além disso, essa tecnologia valoriza o imóvel, seja em áreas rurais ou urbanas, trazendo benefícios financeiros para o proprietário, como a possibilidade de obter certificações de sustentabilidade e uma valorização patrimonial no mercado imobiliário.
Maiores informações, somente na P&D
Maiores informações, somente na P&D

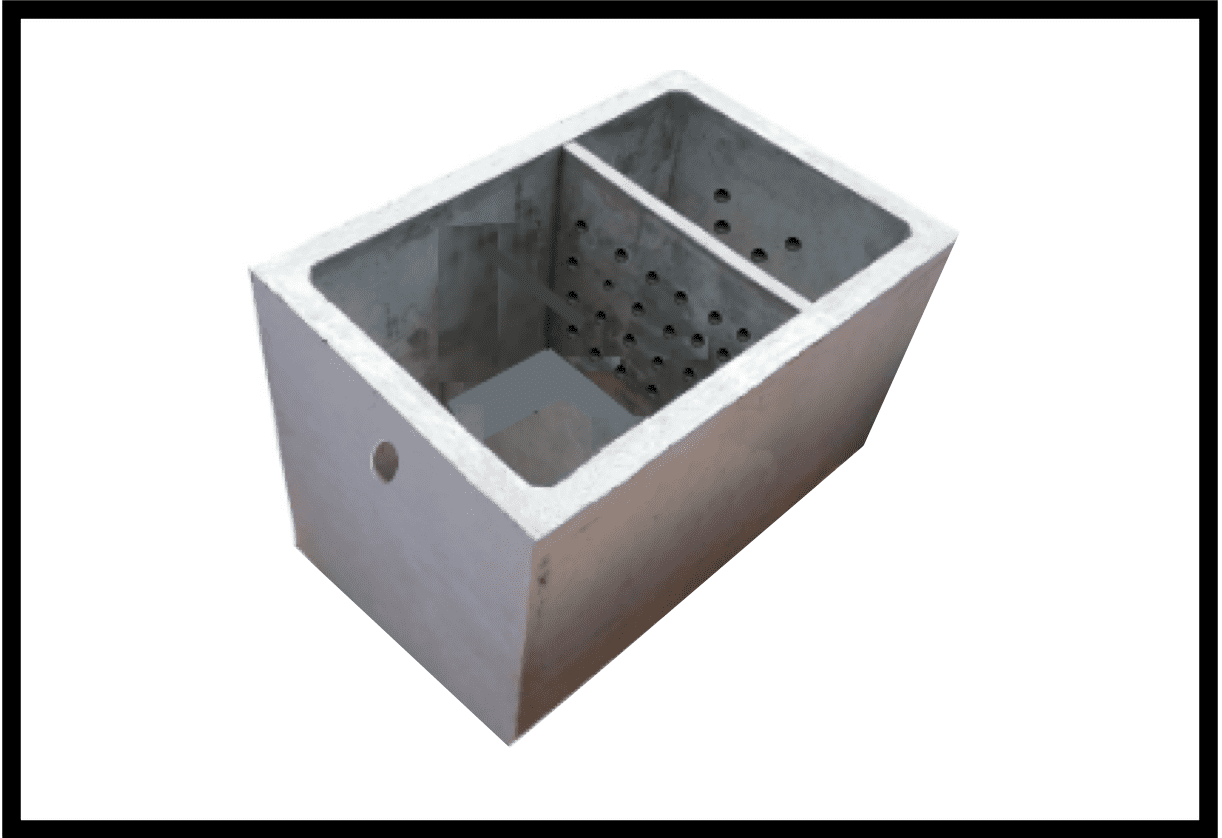

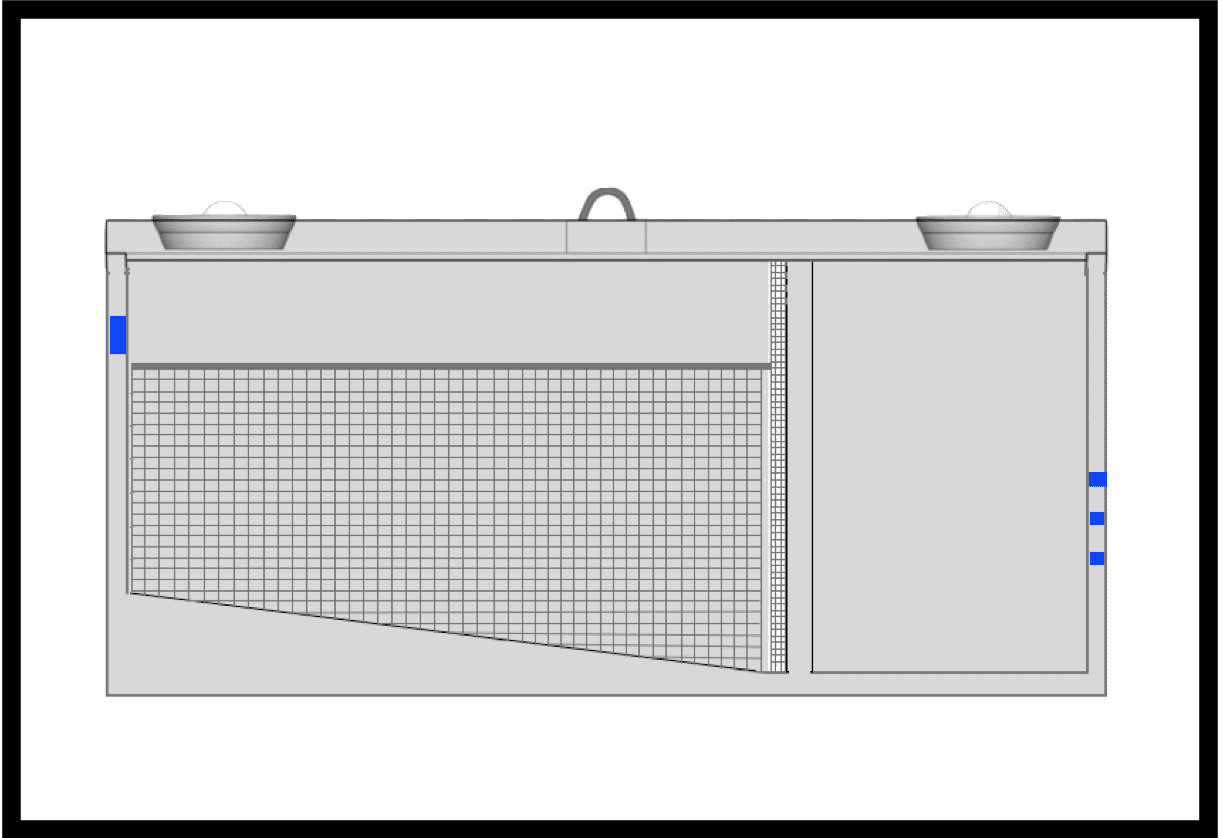

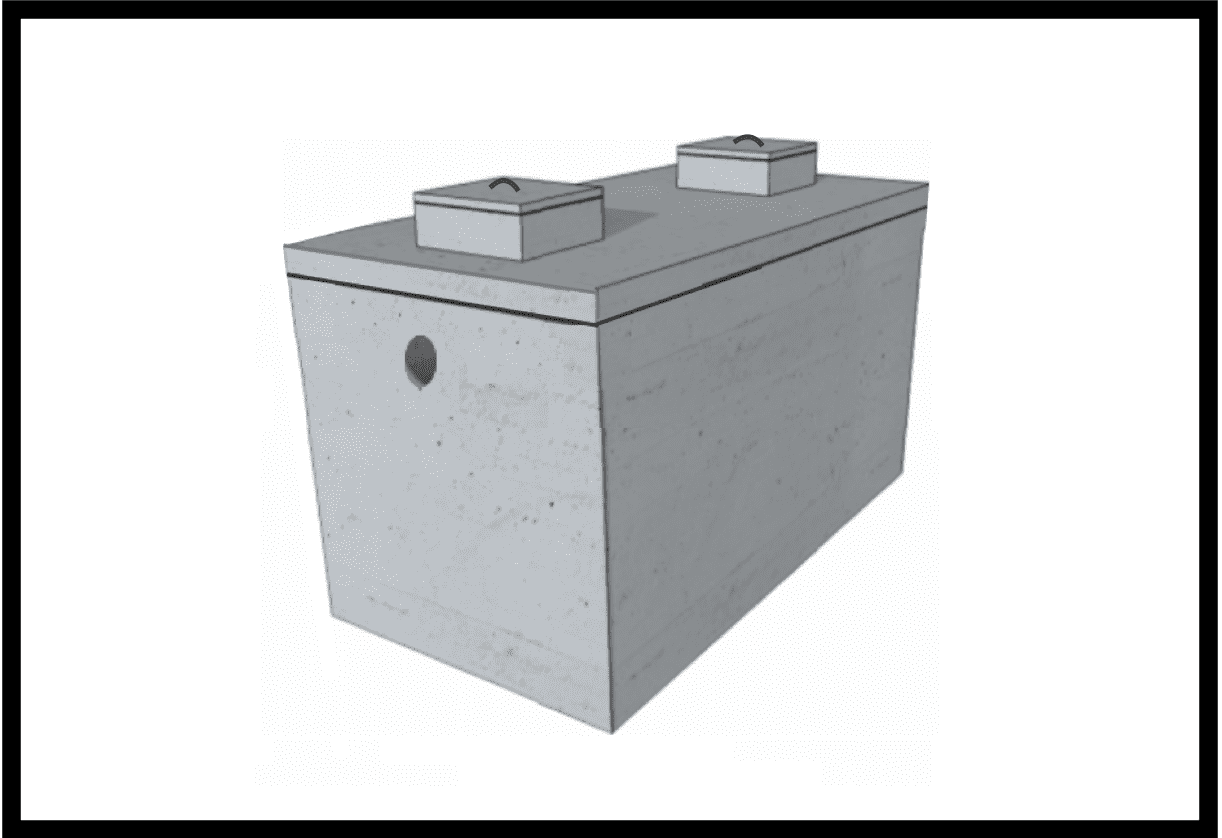

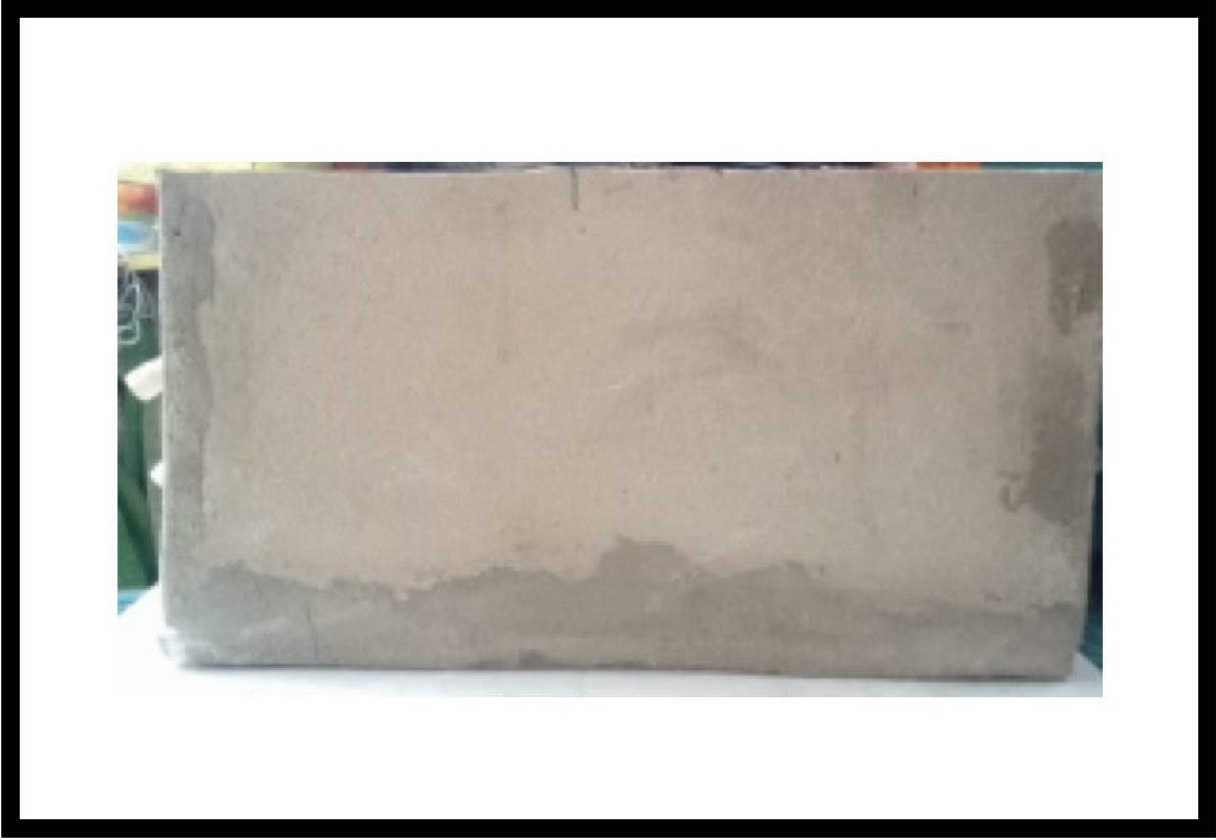

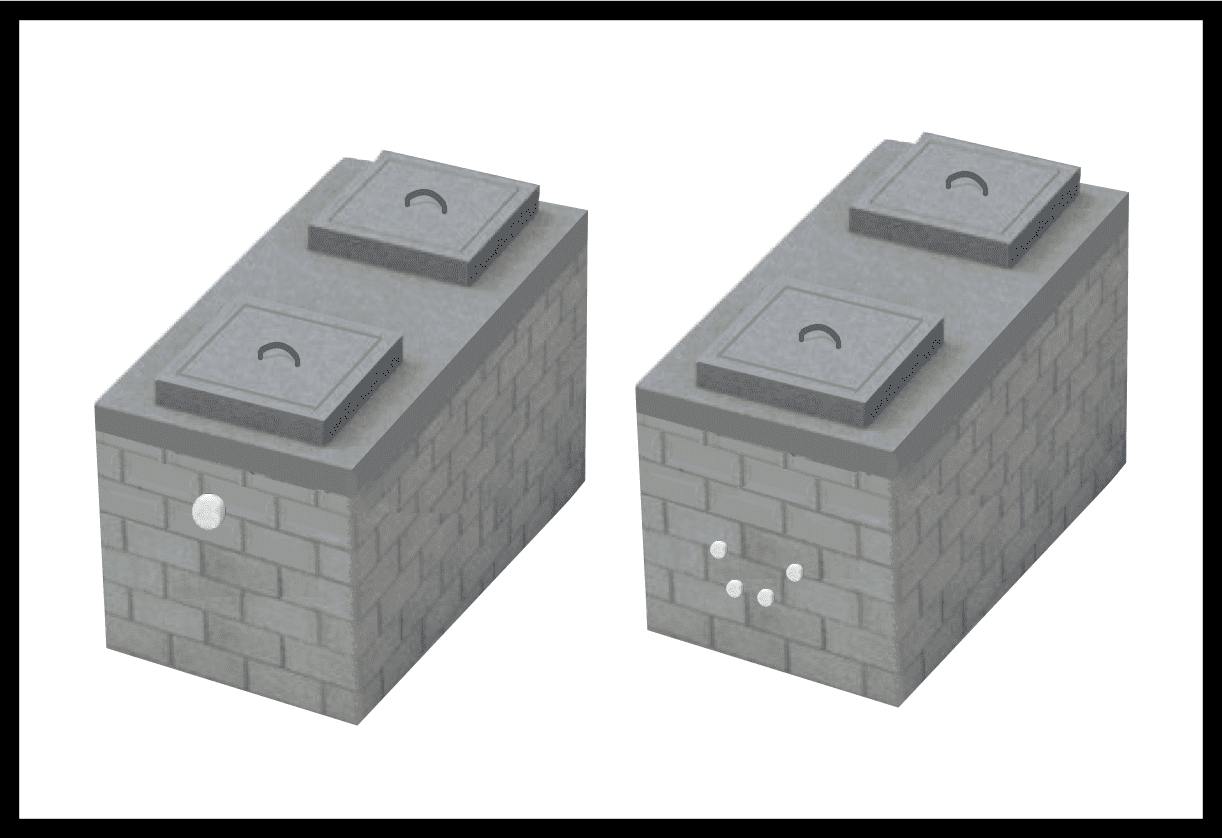

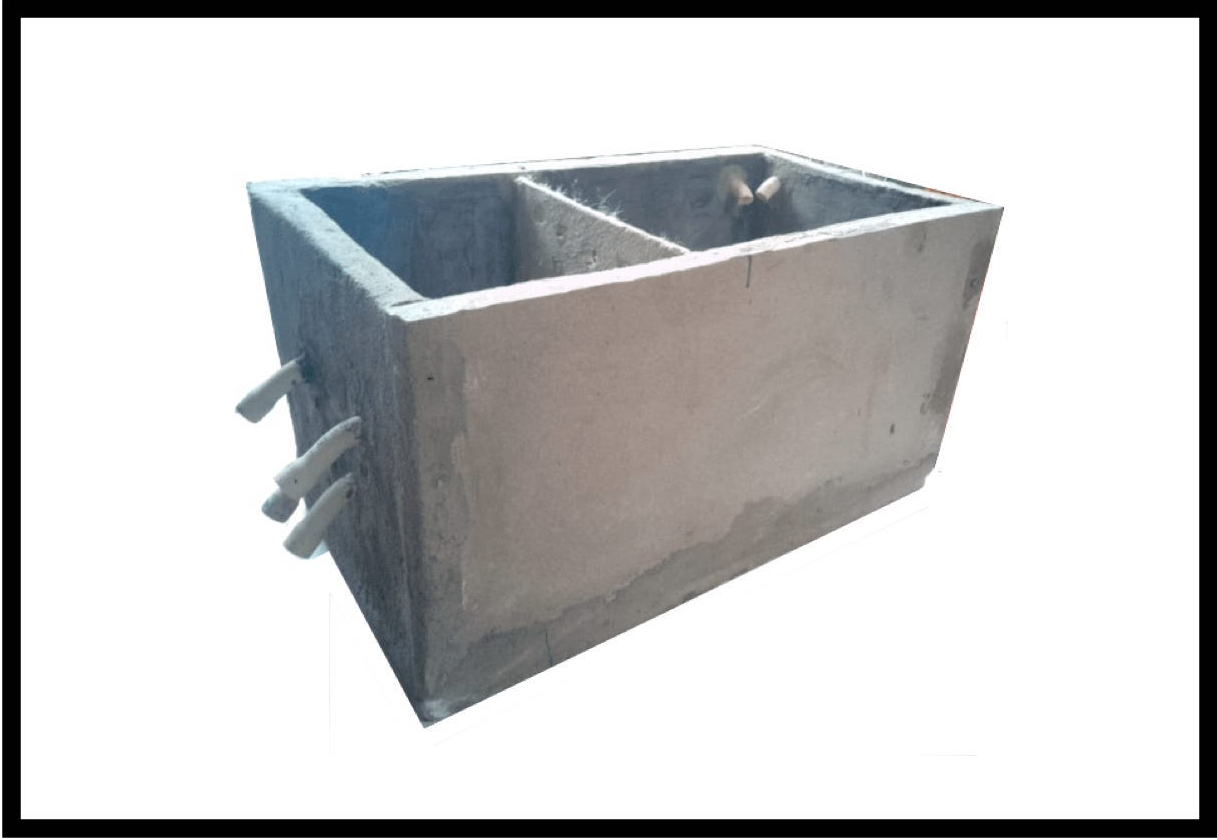

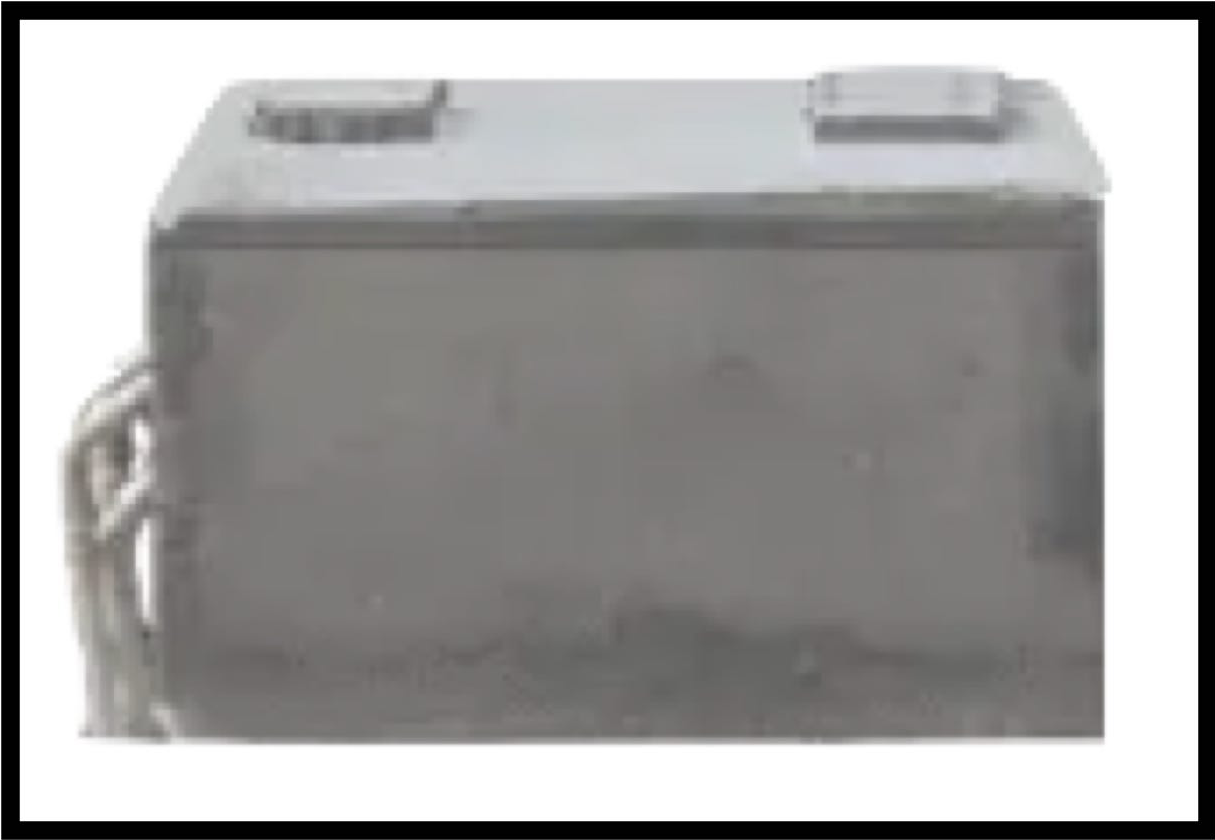

O TSDF instalados a baixo da superfície do solo (Formato prismático retangular ou retângulo perfeito), quanto elevado ou apoiado (formato retângulo perfeito), aplica-se o procedimento segundo a NBR 7229 (1993, p.3-6).
Mediante as condições gerais e específicas, observa-se as considerações sobre a tecnologia, que incidem nos itens da ABNT NBR 7229:
- Contribuição dos despejos (condições 5.3), considera-se, a melhoria do TSDF;
- Período de detenção dos despejos (condições 5.4), considera-se, a melhoria do TSDF;
- Contribuição do lodo fresco (condições 5.5), considera-se, a melhoria do TSDF, sobre o número de usuários;
- Taxa de acumulação do lodo (condições 5.6), considera-se, a melhoria do TSDF;
- Dimensionamento do tanque séptico (condições 5.7),considera-se para o TSDF, a vazão lenta e progressiva do efluente, o aumento do espaço de armazenamento do lodo desidratado, adicionando o processo da sedimentação por compressão (Tipo IV – Classificação dos Processos de Sedimentação), com isto, atendendo também o condições 1.2, do processos de tratamento, segundo a NBR 12209 “Projetos de estações de tratamento de esgoto”;
- Geometria dos tanques (condições 5.8),considera-se o formato do retângulo perfeito dentre suas opções;
- Proporção das câmeras (condições 5.11), considera-se a desproporção entre a câmera de armazenamento do lodo com a câmera de armazena da água pré-filtrada;
- Intercomunicação entre as câmeras (condições 5.12), considera-se a altura igual a da estrutura sem distanciamento mínimo vertical superior ou inferior;

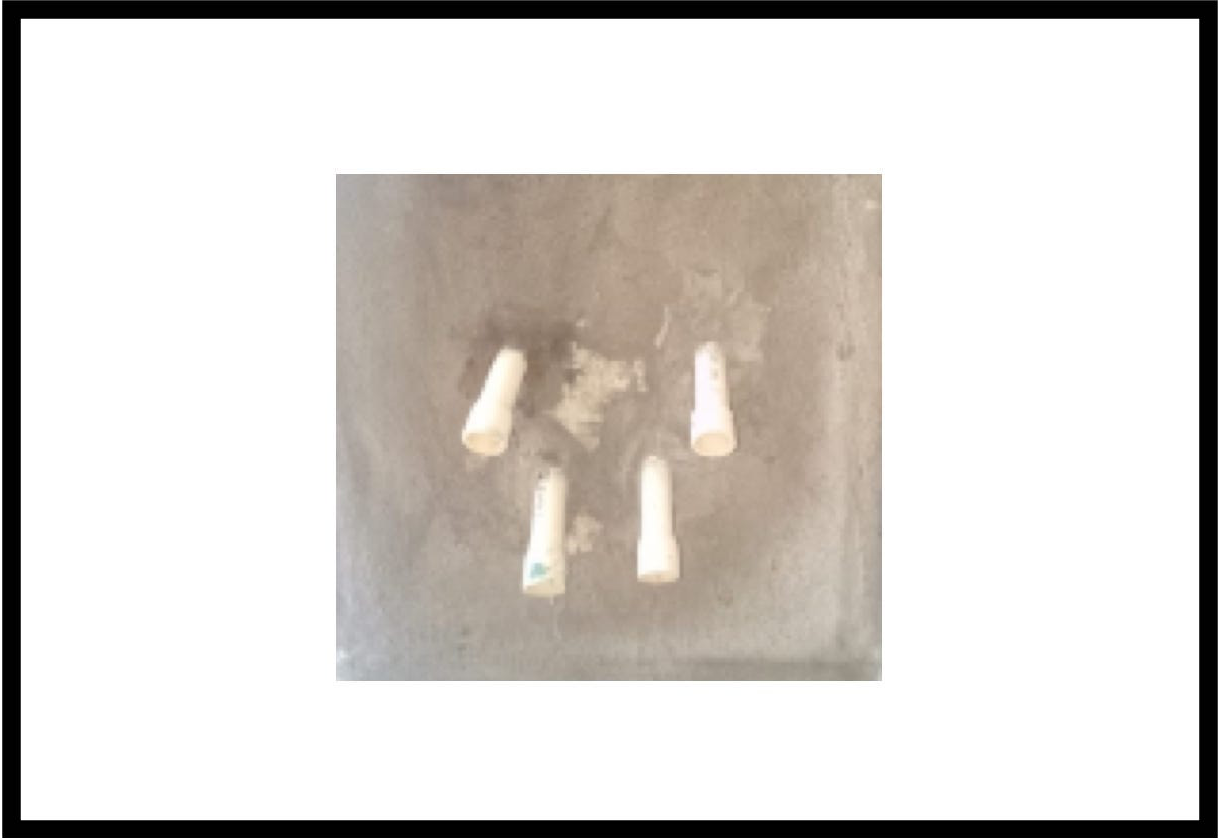

- Dispositivo de saída (condições 5.13, b)), considera-se o jogo hidráulico de 3 à 4 tubos, dimensão não inferior a 25mm, dependente do volume útil a ser atendido;
- Manutenção, aplicado no (condições 6.2), procedimento de limpeza dos tanques aplicados no (condições 6.2.1) e para o procedimento indicado no (condições 6.2.1.1), considera-se a condição do lodo desidratado, a retenção da matéria flotável que é diferente do aspecto da escuma e seus componentes.
Nota de despacho: A ABNT NBR 7229 não abrange e nem restringe em seus procedimentos, a instalação de tanques sépticos elevados ou apoiados, fato que, requer a análise técnica do engenheiro projetista, sobre a arquitetura da moradia, das peculiaridades do espaço geográfico/local da instalação. Adequando a estrutura dentro das condições da ABNT NBR 7.229, das exigências e recomendações da NBR 5626, NBR 8160, das normas da NBR 13969/1997 observando as alternativas a serem considerados, restringindo nas opções aplicadas acima do solo (apoiada e elevada) a geometria do tanque no formato do retângulo perfeito.
Maiores informações, somente na P&D

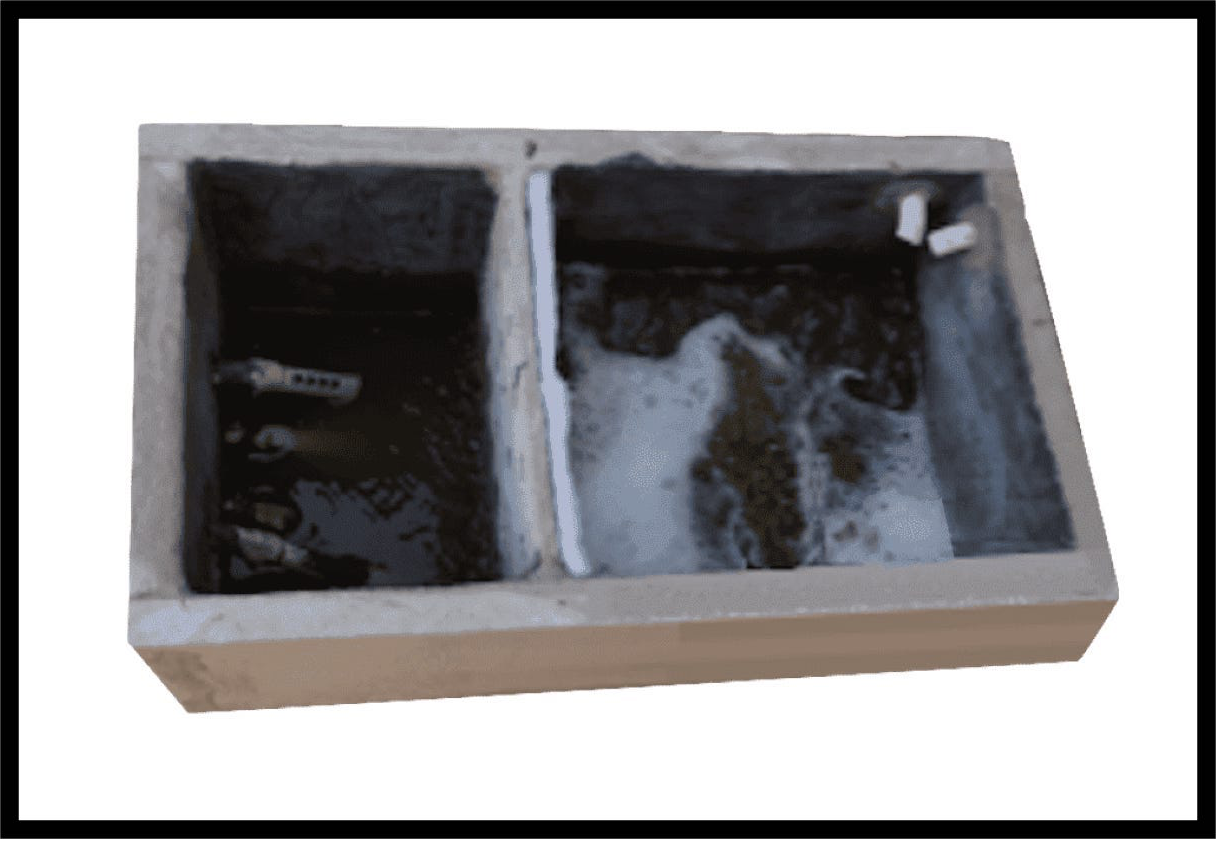

Das melhorias: Sedimentação por compressão é um fenômeno que ocorre pela densificação/adensamento das partículas, pelo peso das partículas que estão à cima e das que vão sendo adicionadas (tensão entre partículas) e pela diminuição de tensões neutras (tensão do líquido), através da drenagem progressiva da água. Devido o peso do lodo digerido que vai se acumulando no nível inferior da câmera, esse processo de drenagem é controlada, conforme o engenheiro projetista, determinar para o tempo da vazão do corpo hídrico efluente.

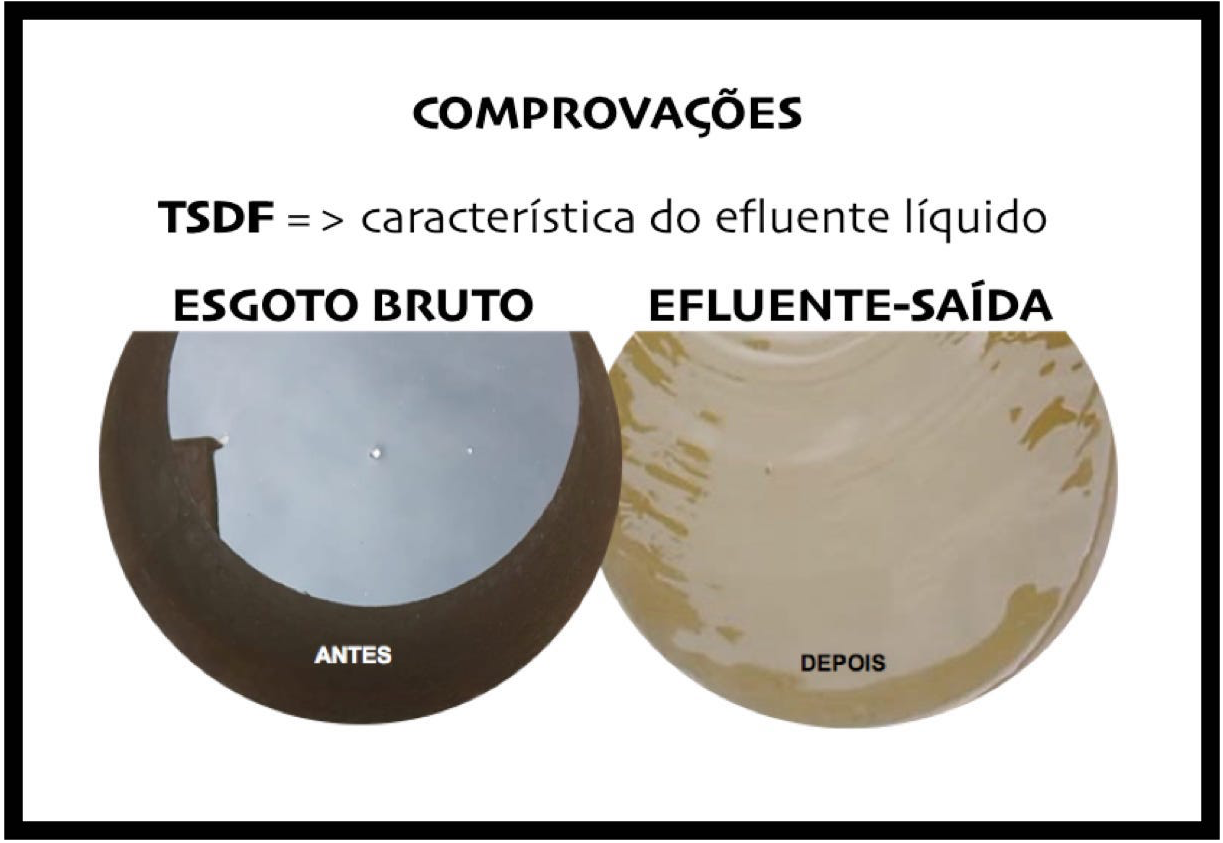

A cada despejo do esgoto afluente doméstico, refaz sempre o mesmo processo, onde, o material flotável é retida entre as câmeras durante o percurso em linha horizontal de sua vazão, mantendo o lodo livre deste material a cada densificação.
O lodo oriundo do TSDF é primariamente estabilizado, sobre a destruição da maioria dos patogênicos, durante a densificação das partículas da matéria orgânica, onde o pH e a velocidade da água são essenciais para a melhor condição do lodo desidratado/adensado. O chorume oriundo desse processo é tratado por sistema simplificado (Filtros Lentos) junto com o corpo hídrico efluente.
Nota de despacho: A P&D do projeto do TSDF, não incluiu testes destinados à qualidade do lodo ou do total das emissão do gás metano (CH4) durante a densificação do lodo. As informações a cima, são com base no processo de fato e comprovado em uso do protótipo, do qual, foi submetido sobre o quesito: meio ambiente, segurança e proteção dos recursos hídricos, à LEI Nº 6.938 de 31/08/1981 Política Nacional do Meio Ambiente através do atendendo dos requisitos realizados pelo Instituto de Proteção Ambiental do Amazonas-IPAAM e de igual forma, conforme LEI Estadual do Amazonas Nº 3.785 de 24/07/2012 Licenciamento Ambiental. E RESOLUÇÃO CONAMA Nº 430 de 13/05/2011- Define parâmetros, padrões e diretrizes para a gestão do lançamento de efluentes. O processo do TSDF, melhora a condição do corpo hídrico efluente, material flotável/gordura e o lodo.
Maiores informações, somente na P&D
Ressaltamos que o TSDF é um modelo de utilidade, que realiza o mesmo processo de um tanque séptico convencional, apresenta melhorias significantes sobre seus resíduos efluentes, a exemplo da condição do corpo hídrico/efluente, cuja a vazão é controlada pelo dispositivo de saída, esse controle permite a adaptação da tecnologia/TSDF com qualquer tecnologia de tratamento complementar do efluente líquido, neste caso, foi adequado para os filtros lentos.
Maiores informações, somente na P&D
Para todas as opções construtivas desta tecnologia a característica é a mesma:
-
A tecnologia utiliza um processo de densificação inovador que permite a redução significativa do volume dos resíduos orgânicos oriundos do esgoto doméstico, otimizando o espaço necessário para armazenamento e disposição final, conseguente amplia o número de usuários sobre o volume útil em uam única unidade compacta e eficiênte.
-
Desinfecção Eficaz: A tecnologia inclui em seu sistema de filtragens elementos capazes de proporcionar a desinfecção, microrganismos patogênicos e reduz o risco de contaminação bacteriana, tornando a matéria líquida e sólida tratada, seguro para descarte ou reutilização.
A tecnonologia realiza a densificação/adensamento/sedimentação IV por compressão do lodo, que tem por finalidade a redução do volume do lodo, seu condicionamento, a redução progressiva do gás metano e a retenção do material flotável.
Maiores informações, somente na P&D
Eficiência Operacional: A integração de processos de densificação, filtragem e desinfecção em uma única unidade (tanque séptico) resulta em maior eficiência operacional e menor necessidade de manutenção sobre o sistema de tratamento complementar.
Sustentabilidade Ambiental: A redução do volume de resíduos e a qualidade da água tratada por seu tanque séptico (unidade) junto com o seu uso em sistema de tanques/fossas sépticas (conjunto de unidades) contribuem para a preservação e o cumprimento de regulamentações ambientais rigorosas.
Viabilidade Econômica: A tecnologia oferece uma solução econômica e escalável para o tratamento de resíduos líquidos e sólidos oriundos do esgoto doméstico, de outros segmentos de tratamento da matéria sólida e líquida, com potencial de redução de custos a longo prazo e retorno sobre o investimento.
PRINCIPAL CARACTERÍSTICA DO SISTEMA DE TSDF+FL:
Para todas as opções do produto a característica é a mesma:
- Tratam igualmente o corpo hídrico efluente do TSDF, quanto do esgoto doméstico sanitário, encaminhado para a segunda unidade de tratamento (esta possibilidade depende da viabilidade e condicionamento dos filtros durante o projeto);
- Podem adicionar mais filtros ao sistema, de igual volume ou inferior ao do TSDF;
- Os meios filtrantes, são armazenados ou não em recipientes, forrados por um elemento filtrante, que impedem a obstrução do fundo falso e a mistura entre as granulometrias;
- Diminui os custos com material durante o processo de tratamento;
- Flexibiliza o operacional e prolonga o tempo de manutenção;
- Adotam meios filtrantes típicos da região de instalação ou outros de iguais características, ou de melhor eficiência no tratamento do corpo hídrico efluente.
- Há a opção de encaminhar ou não para um sumidouro, vala de filtração ou infiltração.
Maiores informações, somente na P&D
- Os filtros aplicados abaixo da superfície do solo, apoiados ou elevados condicionam a inclusão obrigatória de carvão vegetal, ou ecológico (briquete) de granulometrias variáveis (do menor tamanho para o maior ou vice-versa) por camada e brita nº 3; Para os filtros aplicados abaixo do solo, essa inclusão ocorre somente no primeiro filtros, interligado direto ao TSDF. Nas demais opções, essa inclusão são nos dois filtros.
- Os filtros aplicados abaixo do solo precisam de mão-de-obra especializada para a instalação e manutenção; Nas demais opções o próprio usuário pode fazer a manutenção, desde que, tenha recebido treinamento para tal finalidade.
- O corpo hídrico/efluente líquido que sai do Sistema de TSDF+FL, não é potável.
Maiores informações, somente na P&D
Os Filtros Lentos instalados a baixo da superfície do solo (formato retângulo perfeito ou circular), quanto elevado ou apoiado, seguem as condições gerais e específicas, considerando sobre a tecnologia, os que incidem nos itens da ABNT NBR 13969:
- Filtros de areia (Norma 3.6), considera-se a alternativa de um segundo filtro em fluxo ascendente;
- Membrana filtrante (Norma 3.14), considera-se a alternativa de um elemento filtrante/esponja oriunda de garrafa PET;
- Tempo de detenção hidráulica (Norma 3.24), considera-se a alternativa da vazão controlável do TSDF para os filtros;
- Coleta de efluentes (Norma 4.1.1.5), considera-se a ressalva que os filtros apenas recebem o corpo hídrico efluente sem conter partículas do resíduo sólido e flotável, pelo fato de, estarem retidos no TSDF;
- Especificação do material filtrante (Norma 4.1.1.7), considera-se a alternativa da brita nº 3 e o carvão vegetal oriundo do eucalipto ou do carvão ecológico/briquete oriundo da transformação do lodo desidratado;
- Limpeza do filtro (Norma 4.1.4), considera-se os recipientes que armazenam os meios filtrantes e o elemento filtrante/esponja, para a limpeza e o local de instalação do sistema, que reflete no tipo de trajeto para vazão do corpo hídrico efluente, do qual a estrutura pode ser acondicionada para realizar a retrolavagem;
- Fatores determinantes no projeto e na operação dos filtros (Norma 4.3.2.1), considera-se a alternativa sobre os meios filtrantes de diversas granulometrias, mantendo fixo a brita nº 3 e o carvão vegetal ou ecológico/briquete, na operação dos filtros contendo ou não areia;
- Processo construtivo (Norma 5.1.3.5), considera-se a alternativa de usar filtro lento de fluxo ascendente se aplicado no solo, com distribuição pelas laterais superiores do corpo hídrico efluente.
Nota de despacho: A NBR 13969 não abrange e nem restringe em suas normas, a instalação de filtros lentos elevados ou apoiados, fato que, requer a análise técnica do engenheiro projetista, sobre a arquitetura da moradia, das peculiaridades do espaço geográfico/local da instalação. Adequando a estrutura dentro das condições da ABNT NBR 7229 e das normas da ABNT NBR 13969; Observando os itens a serem considerados, restringindo nas opções aplicadas acima do solo (apoiada e elevada) a geometria dos filtros no formato do retângulo perfeito ou cilíndrica. Estes, podem servir para a estrutura da casa como sustentação/equilíbrio, isto, no caso das instalações em tablados flutuantes ou como contra peso, isto, no caso das instalações em tablados fixados no solo/palafitas, se disposto contra a corrente do fluxo do rio.
Maiores informações, somente na P&D

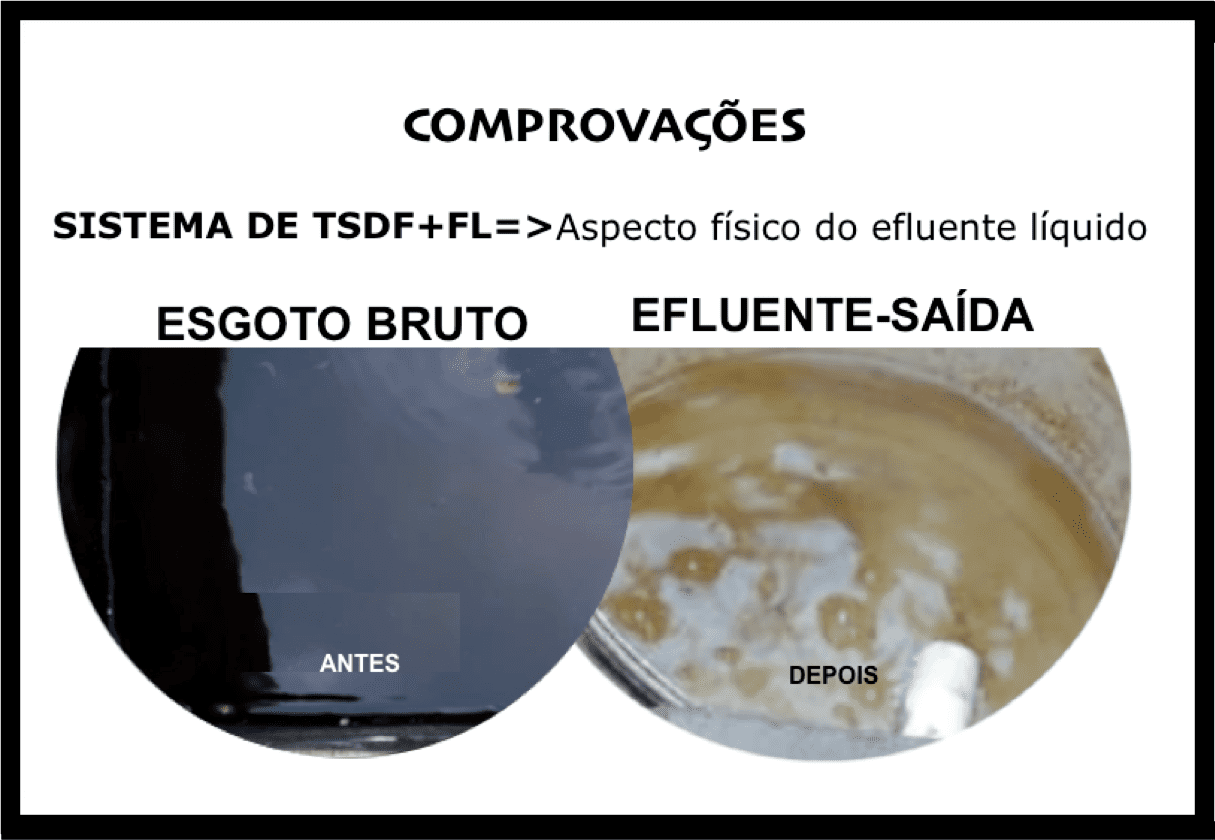

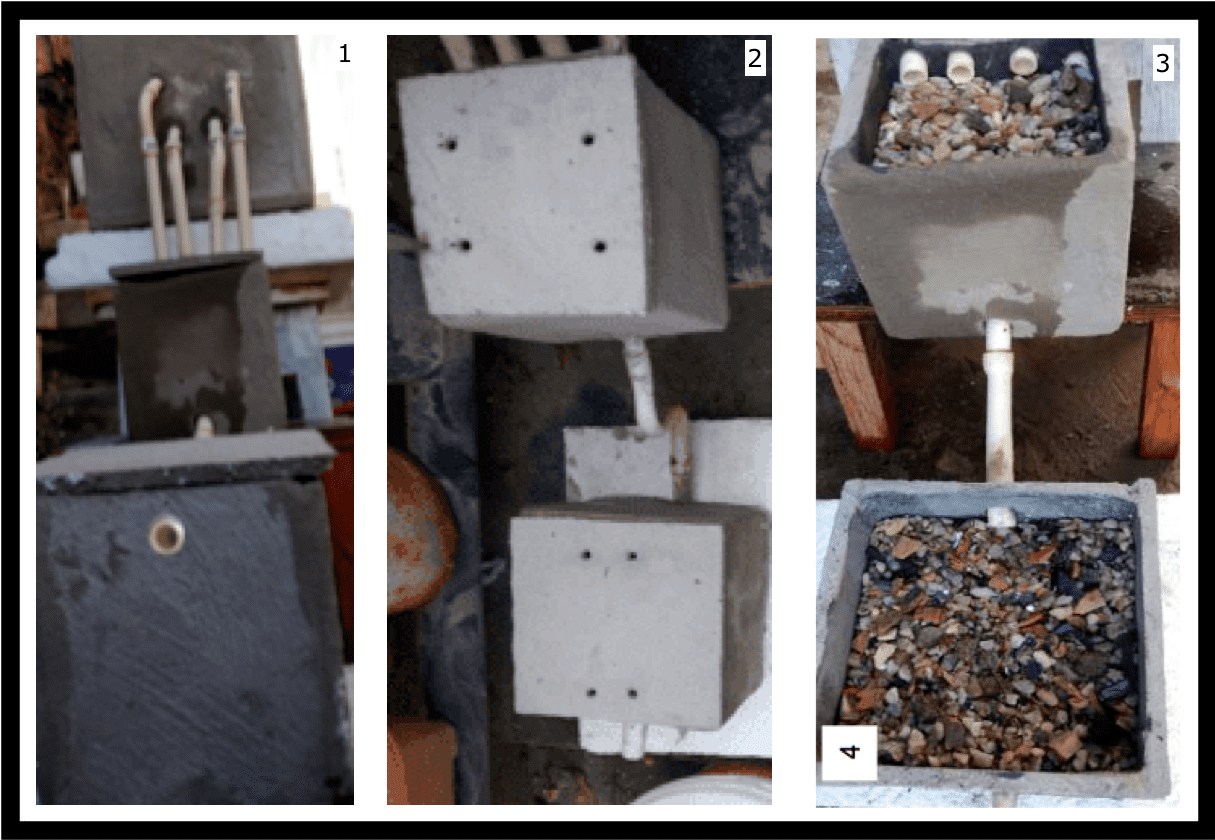

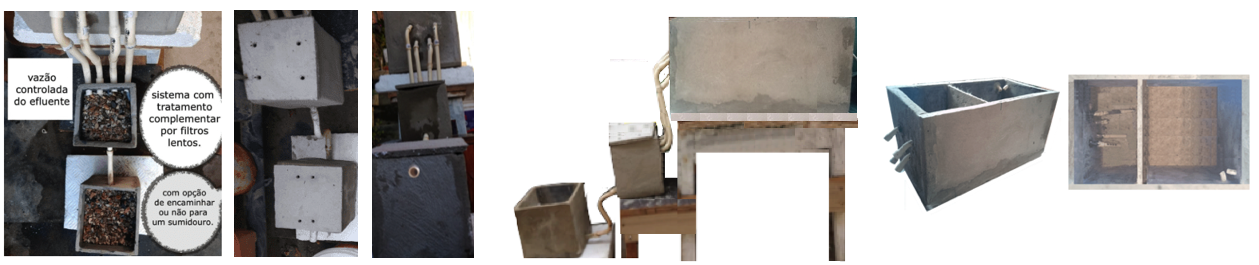

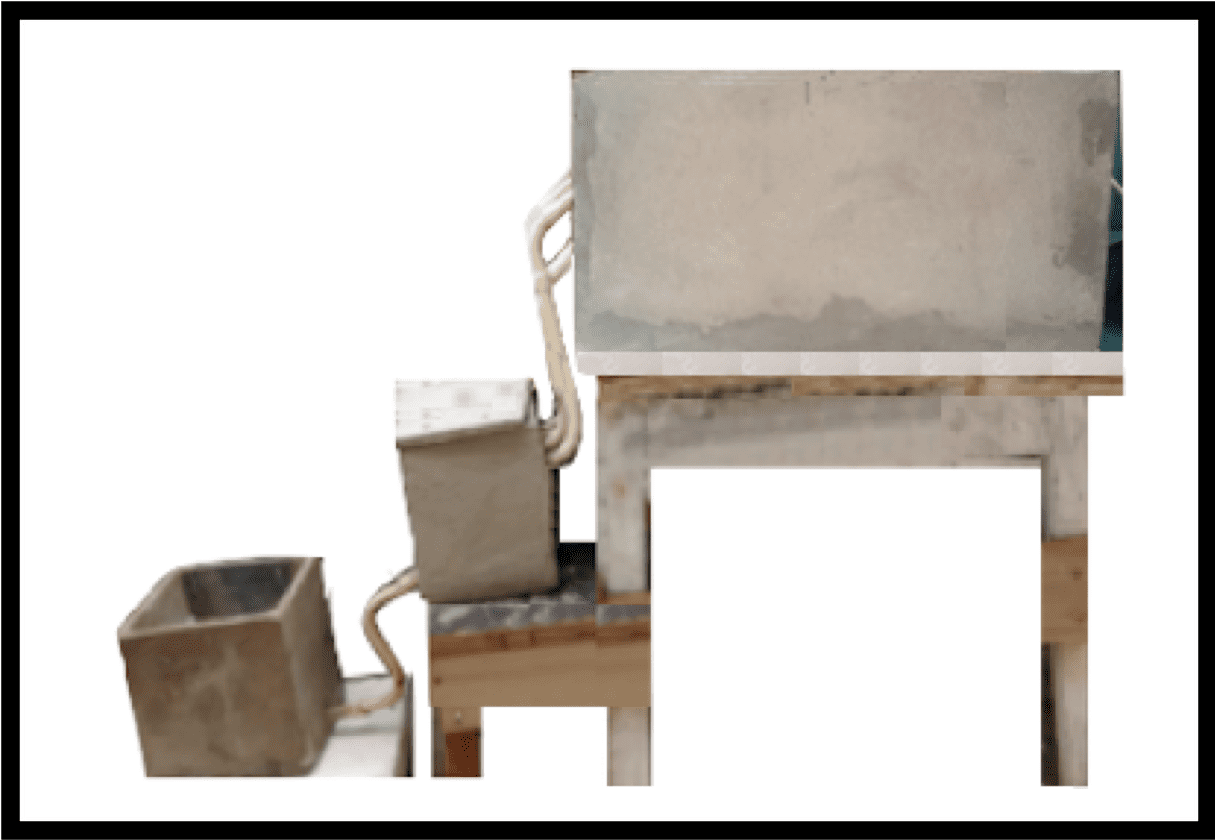

O Sistema de Tanques Sépticos deste modelo de utilidade é a partir da interligação do TSDF com filtros lentos (FL). A Vantagens deste sistema é pelo fato de ser uma alternativa acessível, de elementos constitutivos de meios filtrantes, que são capazes de remover impurezas, pela reação da física, química e biológica/microrganismos. O TSDF permite que os filtros sejam de “tamanhos variáveis (compactos), econômicos, eficientes e condizente com as condições climáticas. Ainda neste contexto, ressaltamos que sistema simplificado “tem a eficiência da filtração lenta, a remoção de patógenos, já comprovada por diversos autores e pela ABNT NBR 12216/1992. Segundo a ABNT NBR 13969 permite o desenvolvimento tecnológico para o melhor condicionar o tratamento dos esgotos, como no caso do Sistema do TSDF+ Filtros Lentos (FL).
Maiores informações, somente na P&D
O sistema é adaptado aos demais sistema de tratamento complementar; Neste caso a tecnologia adotou um sistema de filtragem simplificada, que remove impurezas e contaminantes, garantindo a qualidade da água tratada e minimizando impactos ambientais negativos.
